为什么有些皮革用久了会“掉皮”？

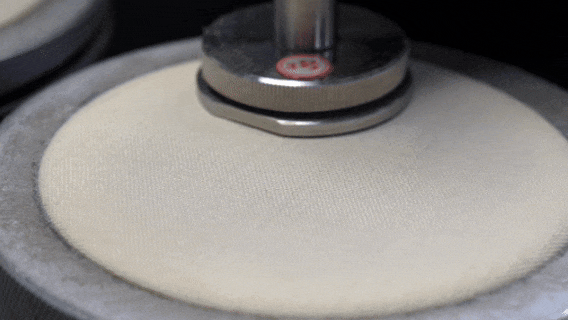

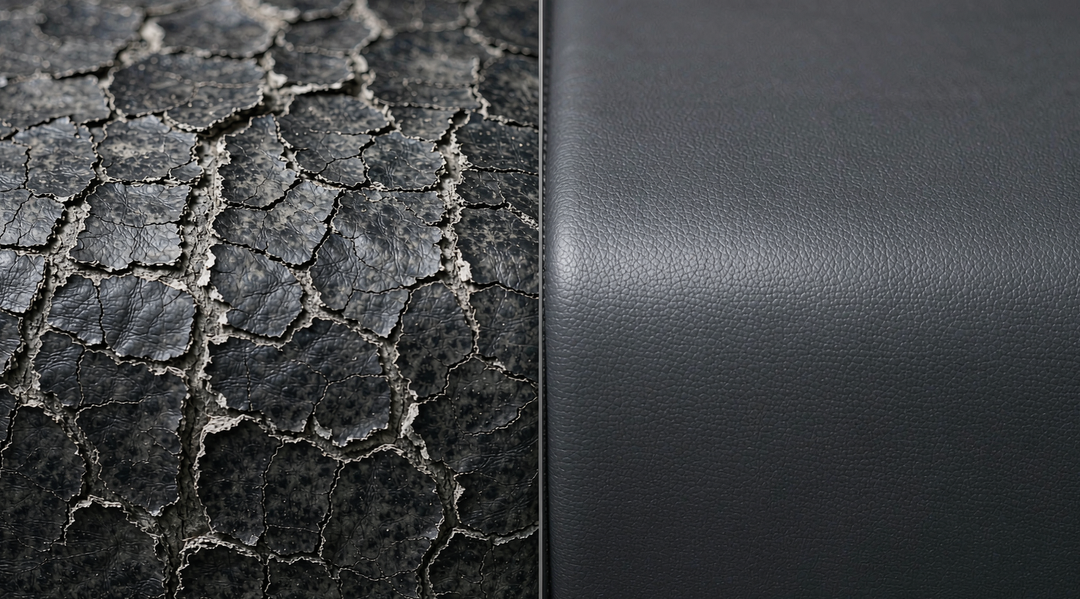

磨损和掉皮，是两种完全不同的失效。磨损是材料一点点变少，形态是变薄、发亮、纹路磨平；掉皮是材料内部先失效，形态是起泡、龟裂、粉化、成片剥离。一个是减法，一个是内部分裂。

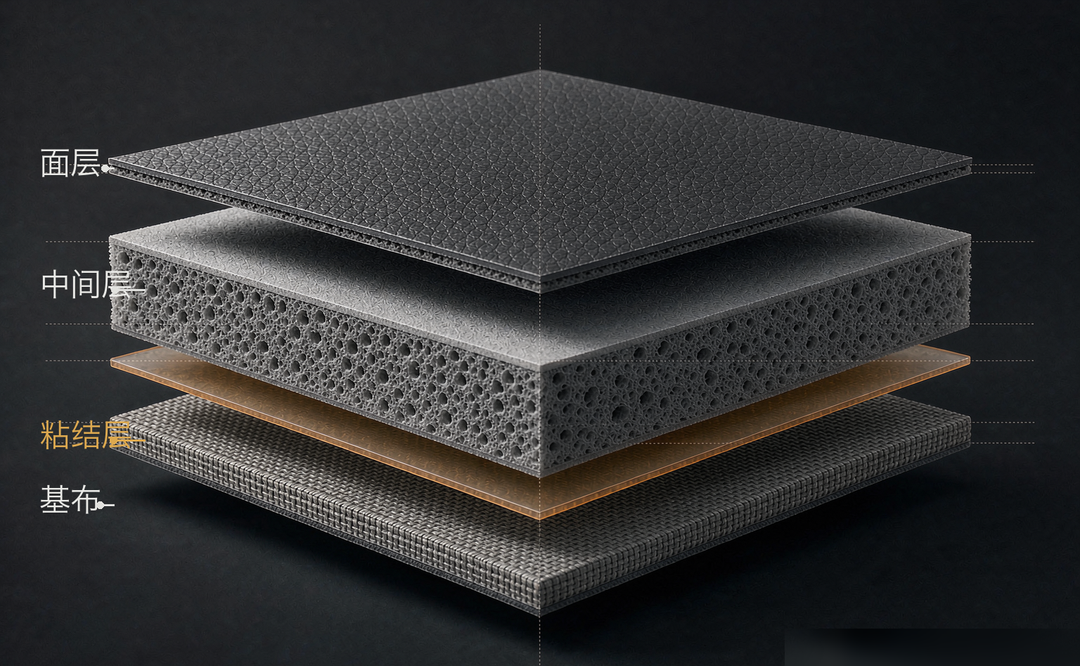

那“内部”是什么？一块合成革，其实是四层楼：

关键点是，这四层之间只有“界面”，没有“焊缝”。 它们靠化学键和物理锚固贴在一起。任何一层坏掉，或任一个界面松掉，在消费者眼里都只有一个结果——掉皮。

所以看到表皮翘起，问题往往不在表面，而在你看不见的那两层之间。

首先，是水解——最隐蔽的那个。

PU 分子链里有大量酯键（—COO—），天生怕水。水分子钻进去，在酸、碱或高温催化下就能把链剪断；而剪断产生的羧基又会催化下一次水解——自我加速，停不下来。温度每升高 10℃，速率约翻一倍。

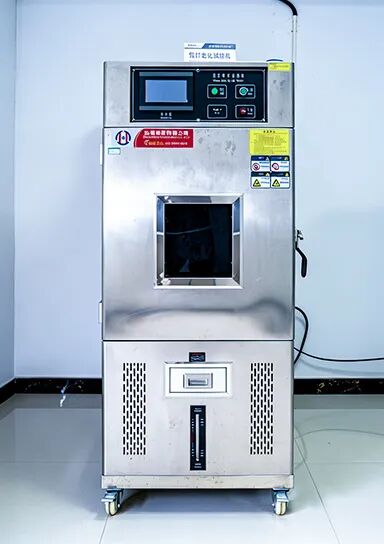

它是分阶段悄悄进行的：前 6–18 个月看不出来，1.5–3 年出微裂纹，2–5 年才可见翘边。等你看清第一片皮翘起来，旁边那些看着还好的地方，化学上早就坏了一半。

顺带一提：耐不耐水解取决于什么多元醇，而不是“是不是 PU”——聚酯型最怕水，聚醚型好很多。怕水的不是 PU，是选错料的 PU。

其次，是汗液和皮脂——慢性腐蚀剂。

汗液 pH 约 4.5–5.5，含乳酸、尿素、脂肪酸和盐分。对皮革来说，这是自带催化剂的“水解加速包”——水分、热量、盐、酸同时送达，一送就是好几小时。同一张沙发正中间先烂、边上还好，不是中间坐得多，是中间又热又潮又酸。

除了水和汗这两大掉皮元凶，变硬、晒老、折断同样是不能忽略的几个重要原因。

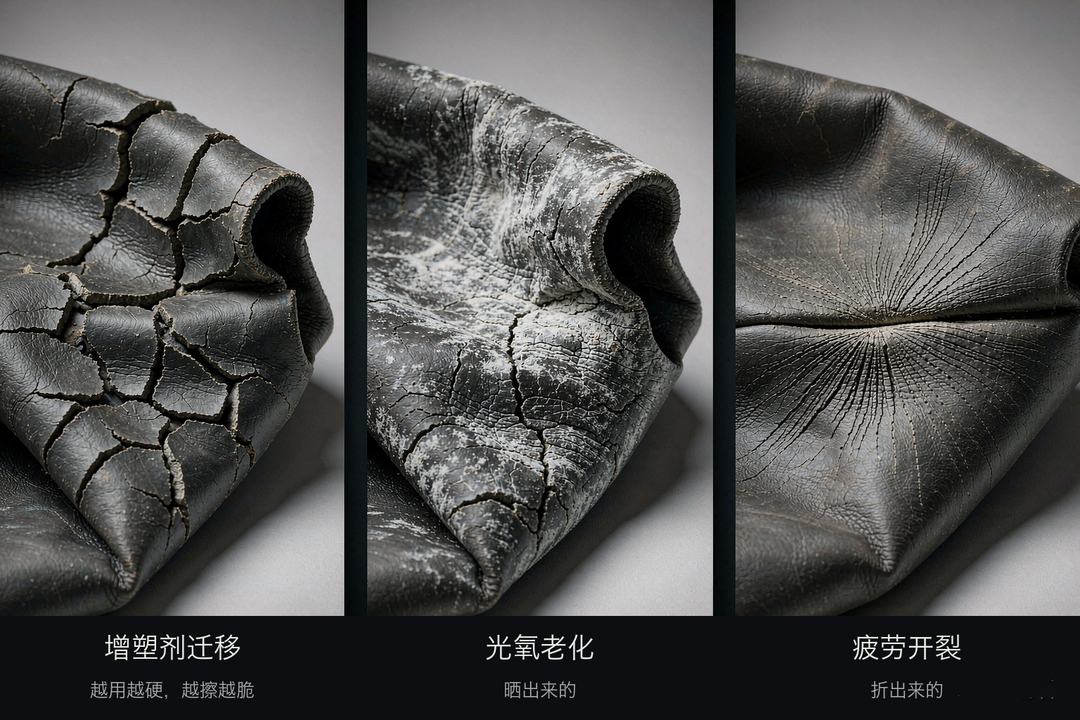

增塑剂迁移——PVC 的“专属病”

PVC 本身又硬又脆，必须加大量增塑剂才能变软。但增塑剂没被化学键固定，会慢慢挥发、迁移、被擦掉。结果是：增塑剂跑掉 → PVC 变硬 → 收缩 → 开裂 → 掉皮。 买之前问清是 PU 还是 PVC，能避开一半的坑。它还会污染接触物——旁边发黏的塑料件、桌上留下的印记，多半就是它。

光和氧

紫外线能量足以直接打断 C—C、C—N 键，配合氧气形成光氧老化：先失光，再发白粉化，最后浮出银纹。它只破坏最外面那一层，所以常表现为“表面一层层掉”，底下反而还好。

反复弯折

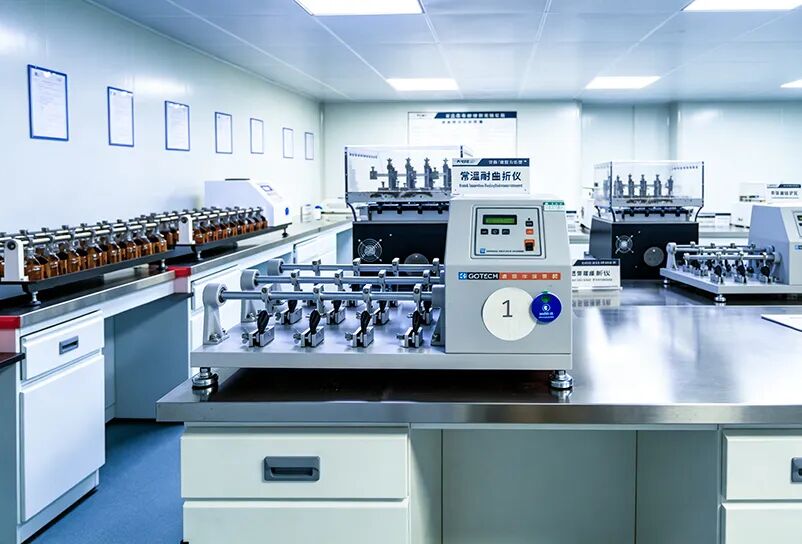

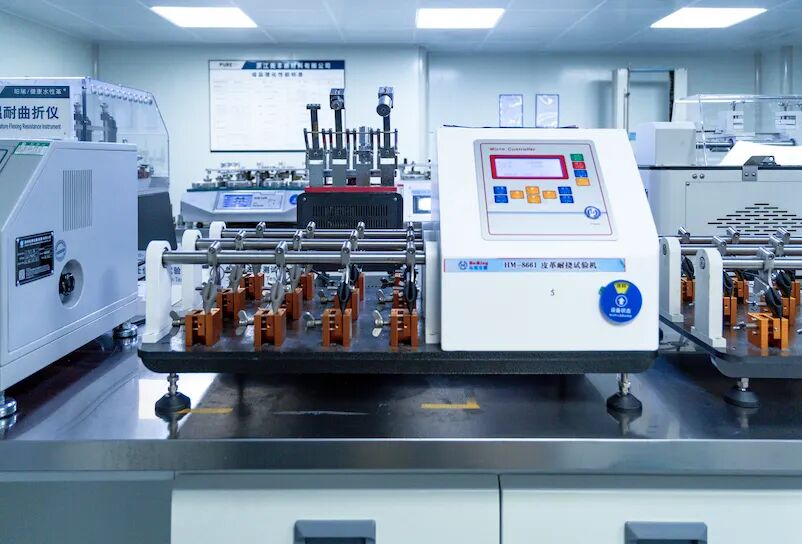

一次弯折没事，十万次就是另一回事。折痕、缝线孔、包边是应力集中点，微裂纹从那里起步，连成网，最后整片断掉。行业里用耐折试验（反复弯折十万次量级）来量化这项能力。

知道了皮革掉皮的原因，我们来聊聊怎么判断掉皮的原因。掉皮的位置不是随机的，它基本能指认凶手。

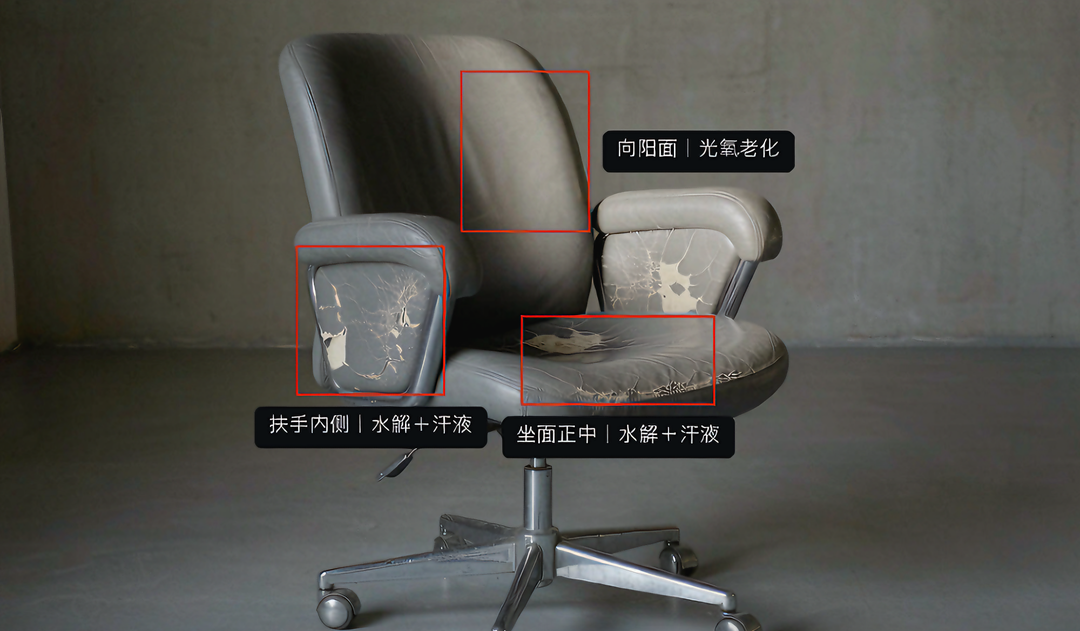

接触面先坏 → 水和汗。 扶手内侧、坐面正中、头枕一带，是液体最容易堆积的地方：手汗、皮脂、体温一起送到，一待就是几小时。这类失效通常先发黏，再龟裂，最后成片剥离。

折痕、缝线孔、包边先坏 → 力学疲劳。 一次弯折没事，十万次就是另一回事。微裂纹从应力集中点起步，连成网，表现是密集细纹。

边缘和向阳面先坏 → 老化和迁移。 增塑剂从边缘跑掉，紫外光从向阳面照进来，所以这类是越擦越硬、晒过就发白。

看位置判病因，再补上时间和范围，就够用了：

记住一句：掉皮是从里往外的——表面看着完整，界面其实早就松了。

把前四章倒过来看，答案就出来了：哪里会烂，就在哪里挡住它。

这也是PURE^®昶丰新材料做水性环保合成革的思路——不是把革做得更硬更厚，而是把前面那几把刀的落点，一道道拆掉。

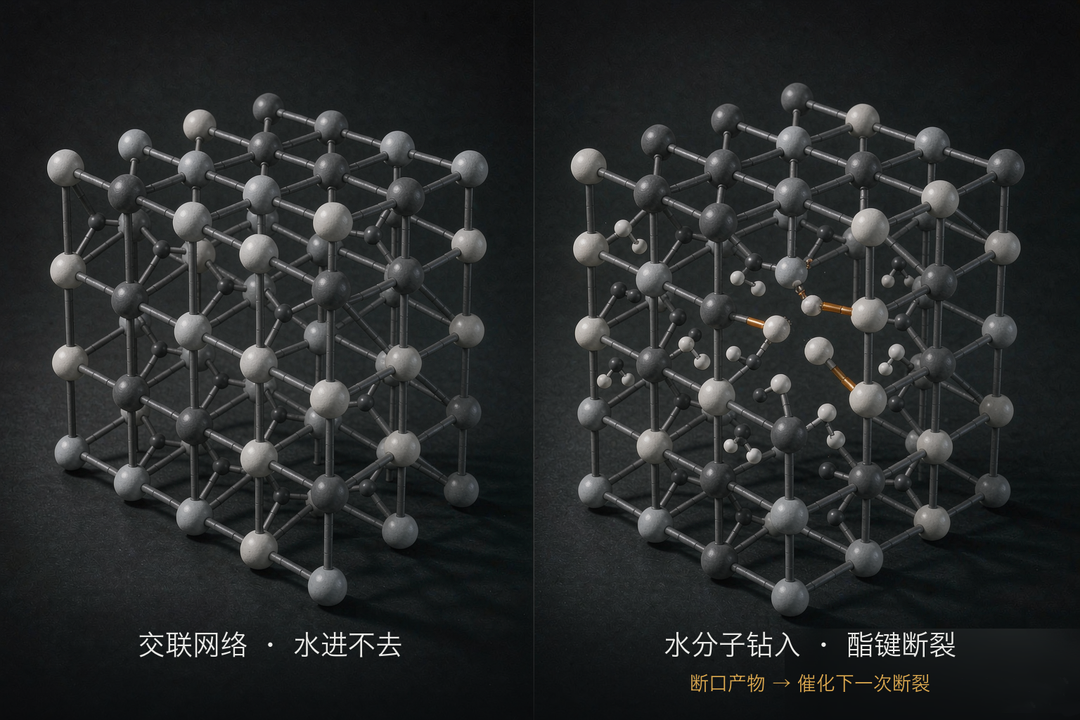

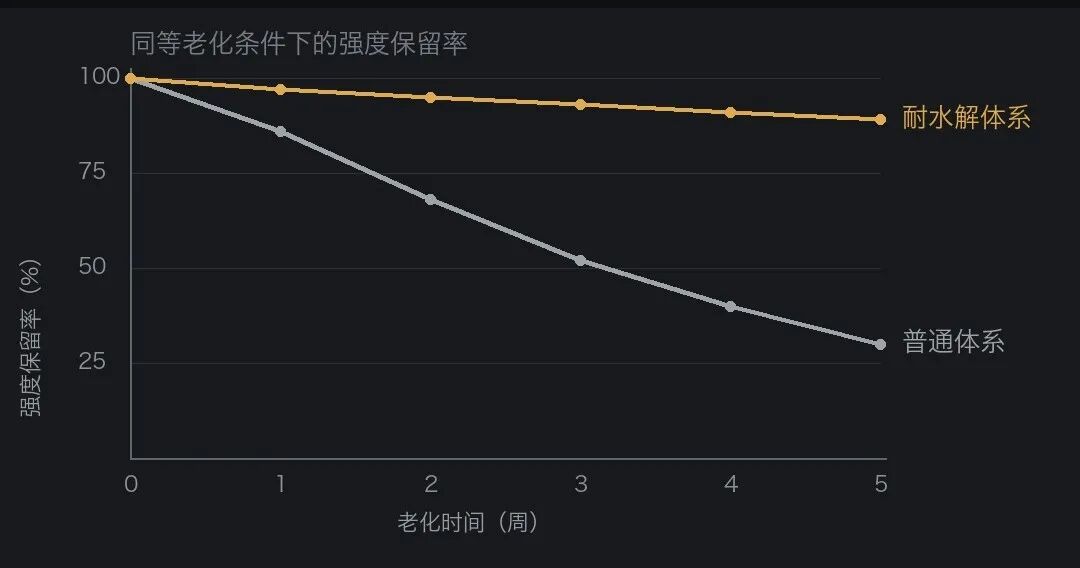

第一道，挡住水。 水解是头号杀手，我们的做法是把线性链交联成三维网络，水分子钻不进去，酯键就剪不断；水性 PU 天生多微孔，交联几乎是必选项。

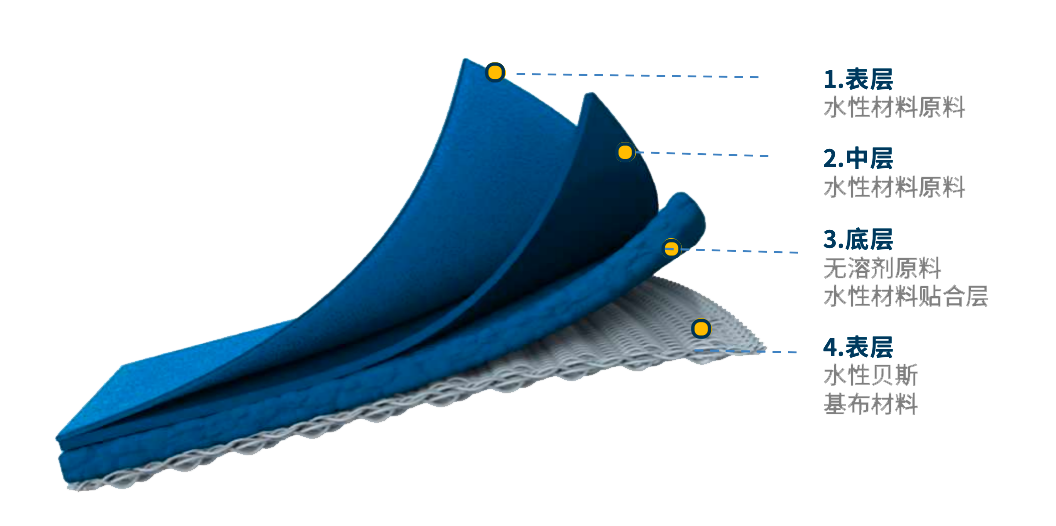

第二道，守住界面。 前面说过，四层之间只有“界面”没有“焊缝”。让粘结层咬实基布，靠的是水性乳液对纤维更充分的浸润——界面实了，疲劳开裂就没了起点。

第三道，剪掉化学尾巴。 溶剂型 PU 用 DMF 做载体，高温烘干跑不干净，残留常有 500–3000 ppm 且会持续释放；换成水做介质，能压到 50 ppm 以下——剪掉一条长期隐患。

也说句实在话：这三道防线解决的是“烂”，不是“旧”。水性革的剥离强度、耐磨、耐折约为溶剂型的 80%–90%，得靠交联剂补——“水性”是入场券，不是终点线。

挑的时候就看这三道防线守住了几道——问清 PU 还是 PVC、要耐水解和耐折数据。

同样是三年，有的革只是旧了，有的已经碎了——区别不在运气，在配方。
